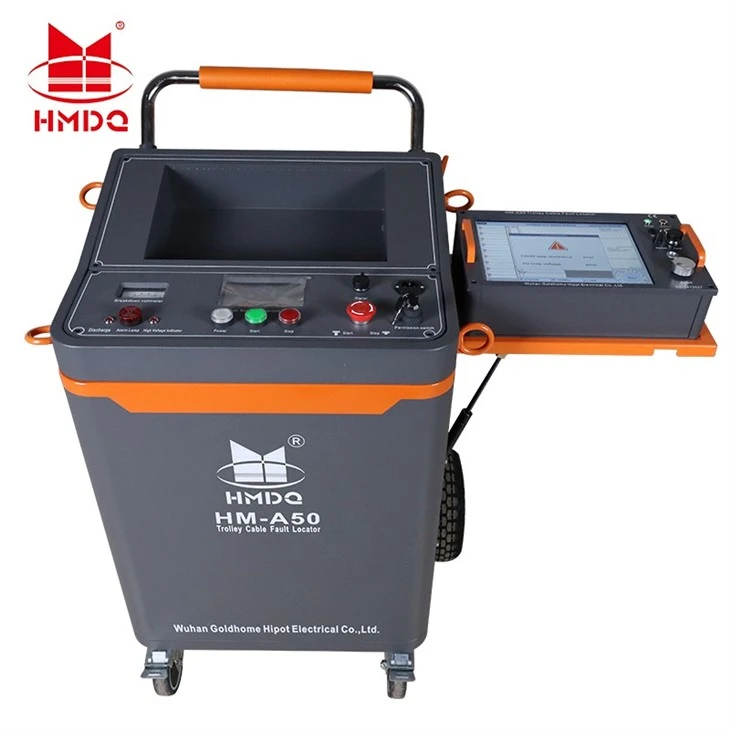

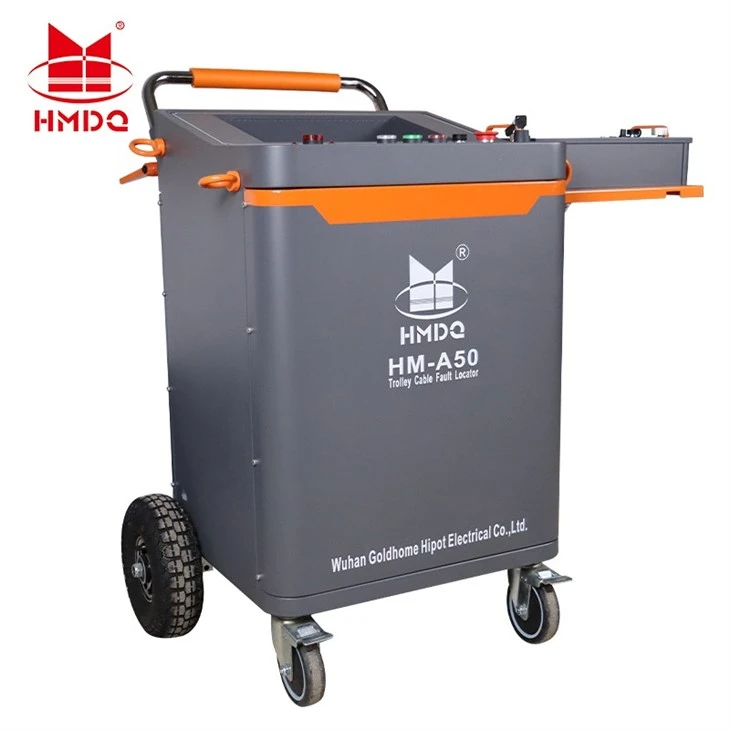

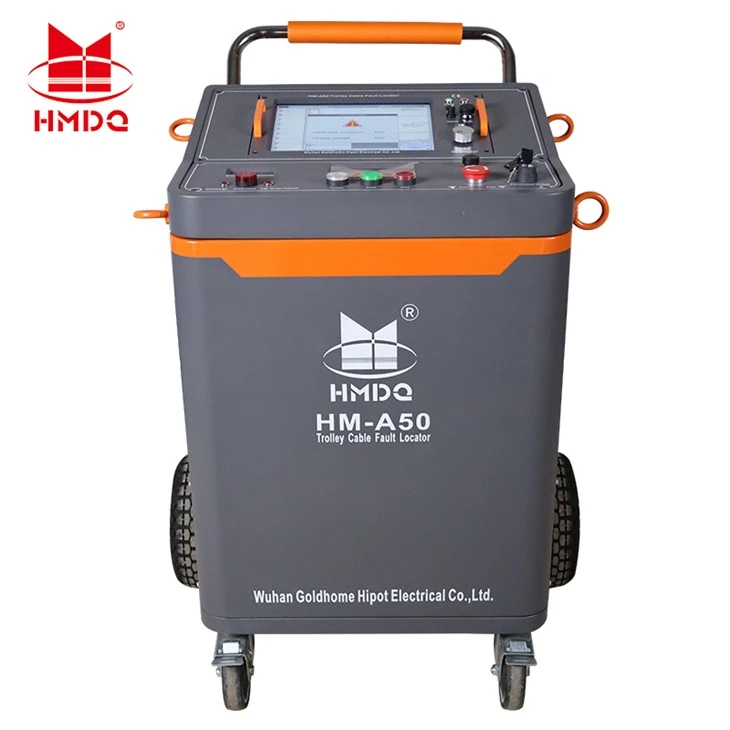

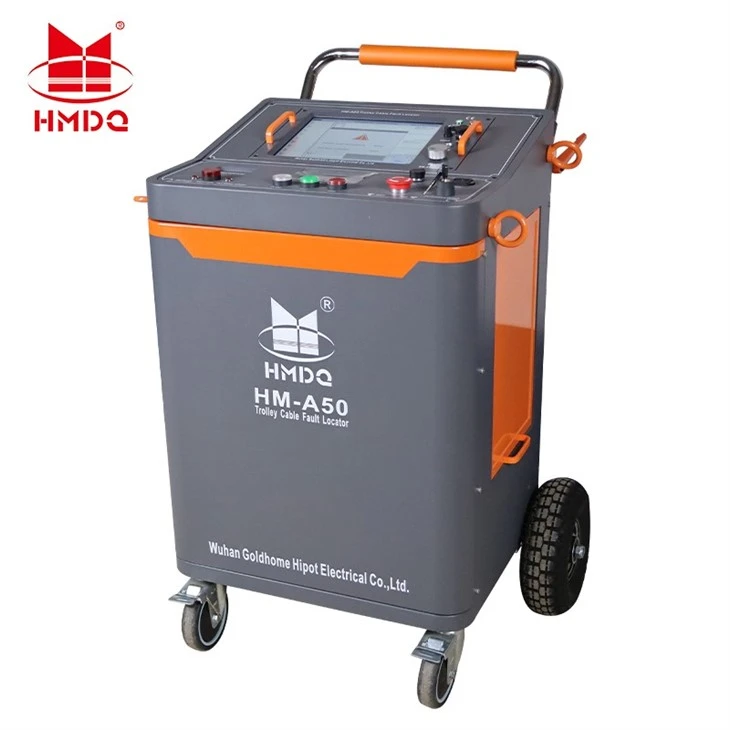

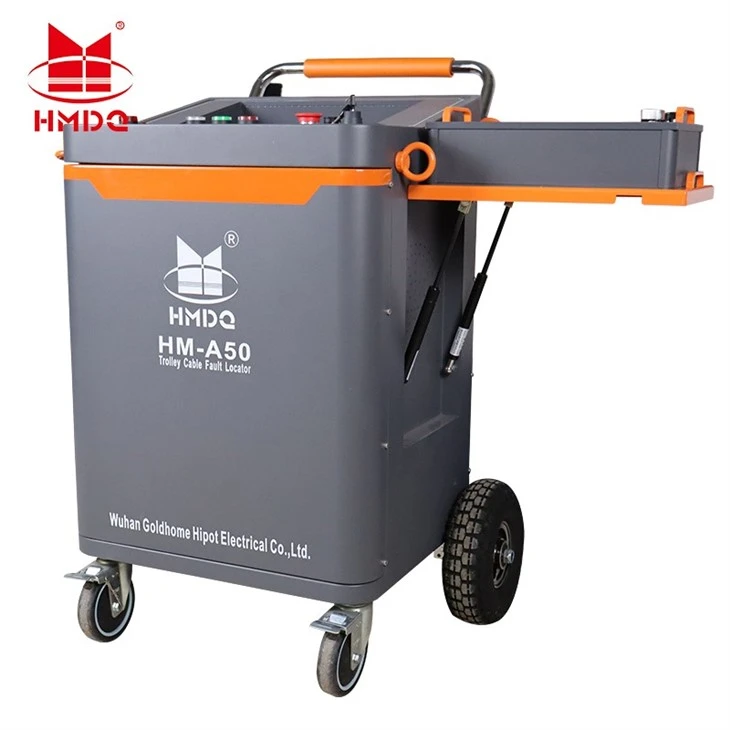

فیلم نمایش خطای یاب کابل چرخ دستی HM A50
بررسی اجمالی محصول و سناریوهای کاربردی
HM{0}}تستر عیب کابل واگن برقی A50 یک سیستم تست عیب کابل واگن برقی است که شرکت ما برای مدت طولانی در زمینه تست خطای کابل برق به آن متعهد بوده است. به منظور توسعه سریع صنعت برق، همراه با تجربیات مختلف و تحقیقات فشرده، اندازه‌گیری فاصله خطای کابلی سنتی و مستقل، منبع تغذیه ولتاژ با فرکانس بالا{4} یکپارچه، ژنراتور چند پالس، تخلیه خودکار و سایر واحدهای مستقل را به شدت در یک واحد ادغام می‌کند.
ویژگی ها و مزایا
- این سیستم از طراحی یکپارچه بسیار یکپارچه تعبیه شده، ضد تداخل قوی، آسان و انعطاف پذیر برای جابجایی استفاده می کند.
- برای تست انواع عیب های عایق اصلی کابل های برق در سطوح مختلف ولتاژ مناسب است.
- واحد تست خطا از یک میزبان تعبیه شده و سیستم عامل لینوکس استفاده می کند.
- سیستم کنترل صفحه لمسی-واحد منبع تغذیه با ولتاژ بالا-و ولتاژ بالا، تعامل انسان-رایانه، عملکرد راحت، صفحه نمایش ساده و شهودی را مجسم می کند.
- این سیستم مجهز به خط آزمایشی 25 متری است که برای تست خطای کابل در فواصل طولانی و کوتاه و در محیط های پیچیده مناسب است.
- کل دستگاه مطابق با استانداردهای اروپایی طراحی شده است و دارای کلید اتوریتی برای حرفه ای ها می باشد
- کل دستگاه دارای یک سیستم حفاظتی نظارت بر حلقه زمین برای محافظت از تجهیزات و ایمنی شخصی در زمان واقعی است.
توضیحات پارامترها
◆ ابعاد خارجی: 530 (L) * 430 (W) * 960 (H) میلی متر
◆ وزن: کمتر یا مساوی 90 کیلوگرم
◆ برق ورودی: AC220 ± 10٪، 50 هرتز
◆ آداپتور شارژ: DC16.8V
◆نمایشگر: 12.1-اینچ ال سی دی درجه صنعتی (سیستم عامل لینوکس).
◆ فضای ذخیره سازی: دیسک الکترونیکی 32G.
◆زبان: تغییر زبان چینی، انگلیسی و روسی
◆روش‌های آزمایش: روش-فشار پایین، روش فلاش فشار بالا-روش چند پالس.
◆ حالت عملکرد: صفحه نمایش لمسی به علاوه دستگیره فوتوالکتریک عملکرد دوگانه (عملکرد صفحه لمسی اختیاری است)
◆ عرض پالس / دامنه پالس (100ns ~ 10μs، 120V)
◆تنظیم افزایش (-20...+40dB)
◆ تطبیق امپدانس خروجی (120 اهم)
◆ تستر فلش با ماژول WIFI و رابط سیم کارت می تواند انتقال از راه دور داده های آزمایشی را درک کند
◆فاصله تست: 5 متر تا 100 کیلومتر.
◆حداقل فاصله تست (نقطه کور): 5 متر.
◆خطای اشاره دقیق: ± 0.2 متر.
◆خطای تست: خطای سیستم کمتر از 1% است.
◆مولد پالس چندگانه: ولتاژ ضربه کمتر یا مساوی 40 کیلو ولت.
◆رزولوشن: v/(2f) متر. (v: سرعت انتشارm/μs; f: فرکانس نمونه برداری مگاهرتز)
◆فرکانس نمونه برداری: 400 مگاهرتز، 200 مگاهرتز، 100 مگاهرتز، 50 مگاهرتز، 25 مگاهرتز، 12.5 مگاهرتز، 6.25 مگاهرتز، 3.125 مگاهرتز.
◆ منبع تغذیه و مصرف برق: AC220V±10٪، نه بیشتر از 15W. DC12V (7AH) نه بیشتر از 20W.
زمان آماده به کار: می توان به طور مداوم برای حدود 6 ساعت استفاده کرد.
توضیحات پنل
شماتیک پنل تستر
1. نشانگر روش پالس:دیود سبز، چراغ سبز پس از روشن شدن، وضعیت کار در حالت تست روش پالس.
2. فلشتمامشاخص روش:دیود قرمز، هنگامی که حالت کار در حالت نمونه برداری فلاش فشار بالا است، نور قرمز است.
3. نشانگر روش چند بار:دیود قرمز، زمانی که حالت کار در حالت نمونه برداری چند پالس است، چراغ قرمز روشن است.
4. سوکت شارژ: لطفاً از آداپتور برق اختصاصی DC12V3A استفاده کنید.
5. دامنه خروجی:برای تنظیم دامنه پالس ورودی و خروجی استفاده می شود. هنگام استفاده، مطابق شکل موج نمایش داده شده روی صفحه تنظیم کنید. اگر تنظیم خیلی کوچک باشد، بازتاب پالس بسیار کوچک است، یا حتی نمی توان آن را نمونه برداری کرد، همانطور که در شکل زیر (سمت چپ) نشان داده شده است. اگر تنظیم بیش از حد بزرگ باشد، پالس منعکس شده بدون تقاطع به خط مبنا متصل می شود و حتی ممکن است خط مبنا مانند شکل زیر (سمت راست) تبدیل به یک اسلش شود. به طور کلی، قبل از نمونه برداری، دستگیره دامنه ورودی حدود 1/3 چرخانده می شود و سپس با توجه به اندازه شکل موج نمونه برداری شده تنظیم می شود و نمونه برداری مجدد می شود.
6. سوکت خروجی:این ابزار از یک سوکت 9 سوراخه هوانوردی استفاده می کند که پورت کنترل ارتباطی بین میزبان آزمایشگر و واگن برقی است.
