سیستم ولتاژ مقاومت فرکانس قدرت مجموعه ژنراتور برای ترانسفورماتور

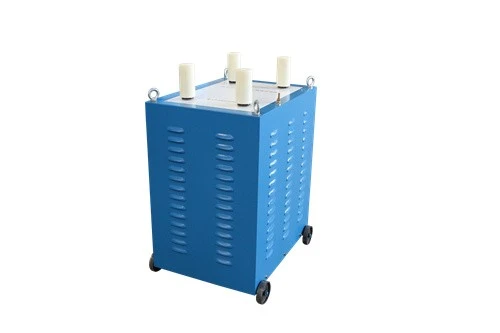

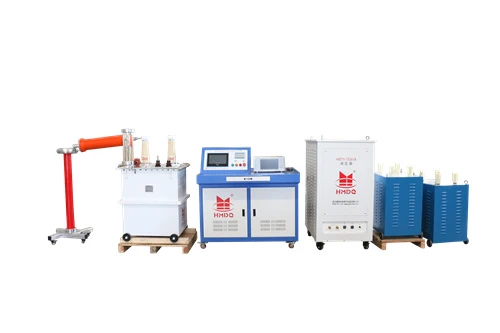

ترکیب بندی:

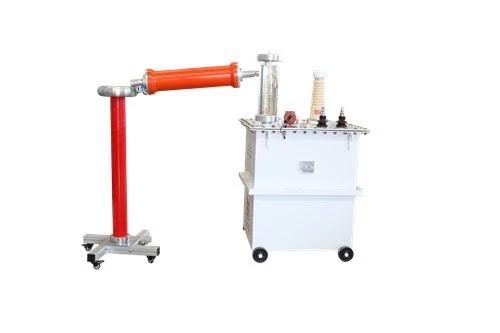

1. ترانسفورماتور تست ولتاژ 1 واحد HM-YDJ-200kVA/22kV/35kV فرکانس برق AC

دو

3. HM{1}}TDY-200kVA/0.4kV رگولاتور ولتاژ موتور محرک 1 واحد

مدل: YDJ-200kVA/22kV/35kV

ظرفیت نامی: 200 کیلو ولت آمپر

ولتاژ ورودی: 0.4 کیلو ولت

جریان ورودی: 500A

سیم پیچی ولتاژ بالا: 22 کیلوولت/9 آمپر

سیم پیچی ولتاژ بالا: 35 کیلوولت/5.71 آمپر

ظرفیت اضافه جریان: هنگامی که با جریان نامی 100% برای (240) دقیقه کار می کند، جریان اضافه نباید باعث آسیب حرارتی یا تغییر شکل سیم پیچ های ترانسفورماتور آزمایشی شود.

قابلیت اضافه ولتاژ: تحت اضافه ولتاژ 110% UH (38.5 کیلو ولت) به مدت 30 دقیقه، هیچ آسیب عایق به ترانسفورماتور آزمایشی وارد نمی شود و نرخ اعوجاج شکل موج باید کمتر یا مساوی 5 باشد.

سطح عایق: سطح ولتاژ تحمل فرکانس برق 5 کیلو ولت/1 دقیقه بین پایانه‌های ورودی ولتاژ پایین و زمین

تلفات دی الکتریک:<0.3%

نویز: کمتر یا مساوی 60 دسی بل

مدل: HMTC-200/22/35

تعداد فازها: تک فاز-

فرکانس: 50 هرتز

ظرفیت ورودی نامی: 50 کیلو ولت آمپر

ولتاژ کاری: 0.38 کیلو ولت

جریان ورودی: 131.5 A

ظرفیت خروجی نامی: 200 کیلو ولت آمپر

جریان ولتاژ بالا: 9A/5.7A

ولتاژ دستگاه: 0.1 کیلو ولت

نرخ اعوجاج شکل موج: کمتر یا مساوی 3٪

زمان عملیات: کمتر یا مساوی (240 دقیقه)

ابعاد: 700/1000 × 1200

وزن:<100kg

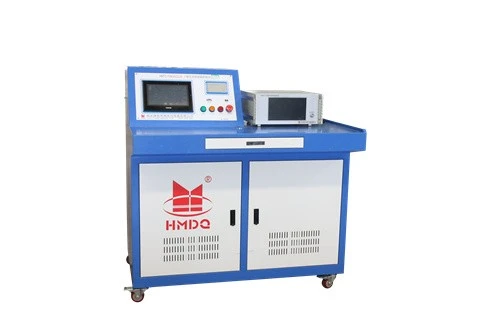

• صفحه نمایش لمسی LCD 17-اینچی، رابط انسان و ماشین (HMI) و کنترل PLC.
• نمایش بصری منحنی‌های سطح شیب دار ولتاژ-بالا/رمپ-پایین، منحنی‌های ولتاژ مقاومت زمان‌بندی شده و حالت‌های وضعیت عملیاتی.
• مجهز به یک جبران کننده-انرژی بالا. نرم افزار به طور خودکار قدرت جبران را اعمال می کند.
• وضوح ولتاژ: 0.01 کیلو ولت;
• وضوح فعلی: 1 میلی آمپر;
• سیستم درایو موتور پله‌ای با نرخ افزایش{0} ولتاژ قابل تنظیم.
• تراشه تبدیل AD 14 بیتی-حسگرهای دقیق و-با کارایی بالا.
• عملکرد کامل{0}صفحه کلید HMI با کنترل هوشمند در کل فرآیند.
• عملکرد منعطف و ساده با تست ولتاژ خودکار یا دستی اختیاری-بالا/رمپ-پایین.
• نمایش-زمان واقعی ترانسفورماتور آزمایشی ولتاژ بالا-جریان ولتاژ پایین-جریان ولتاژ بالا-و زمان تحمل.
• داده های آزمایشی را می توان از طریق USB/RS-232 برای ارتباط و کار با رایانه میزبان چاپ و صادر کرد.
• حفاظت جامع در برابر جریان اضافه؛ ولتاژ خروجی هدف و محدودیت های بالای ولتاژ را می توان آزادانه تنظیم کرد.
• ولتاژ خروجی را می توان آزادانه تنظیم کرد. کنترل بهره خودکار تعادل خروجی را تضمین می کند.
• مجهز به عملکرد تشخیص بازگشت صفر-. آزمایش فقط پس از تأیید بازگشت صفر انجام می شود و ایمنی و قابلیت اطمینان را تضمین می کند.
• الگوریتم افزایش{0}ولتاژ: به‌طور خودکار زمان‌بندی ولتاژ مقاومت را با رسیدن به ولتاژ خروجی هدف تعیین‌شده شروع می‌کند. موتور رگولاتور پس از پایان زمان بندی به طور خودکار به صفر برمی گردد.
• اگر از حد بالایی ولتاژ خروجی تجاوز کند، موتور رگولاتور به طور خودکار به صفر برمی‌گردد و یک هشدار صوتی و تصویری ایجاد می‌شود.
• جبران قدرت خودکار / عملیات دستی.
• مجهز به عملکرد قفل درب ایمنی.
• دارای عملکرد سه مرحله‌ای -ولتاژ- افزایشی.
