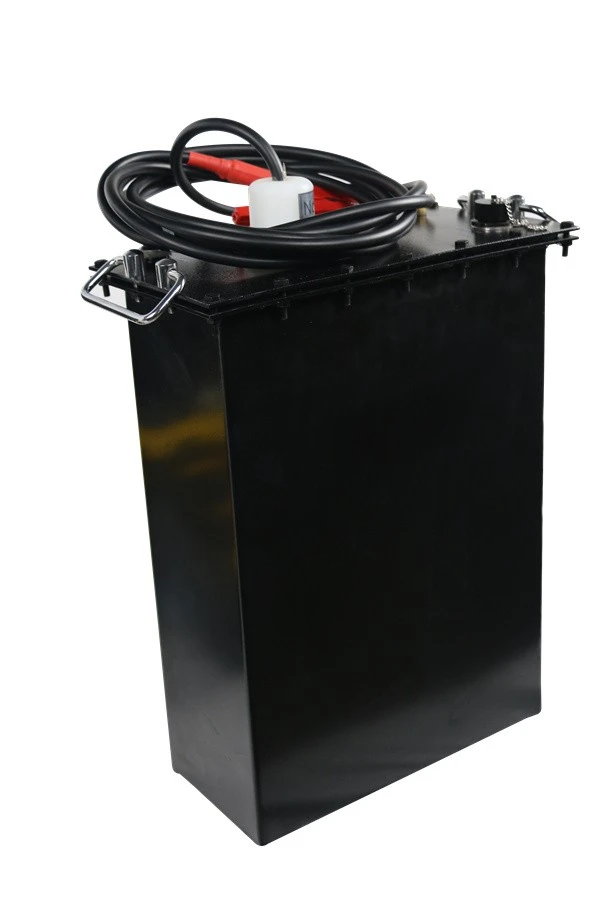

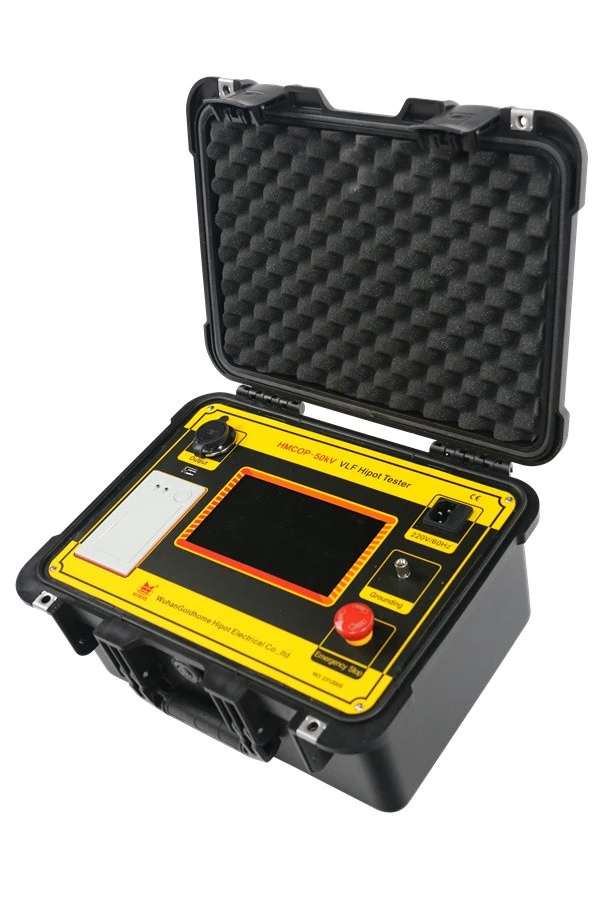

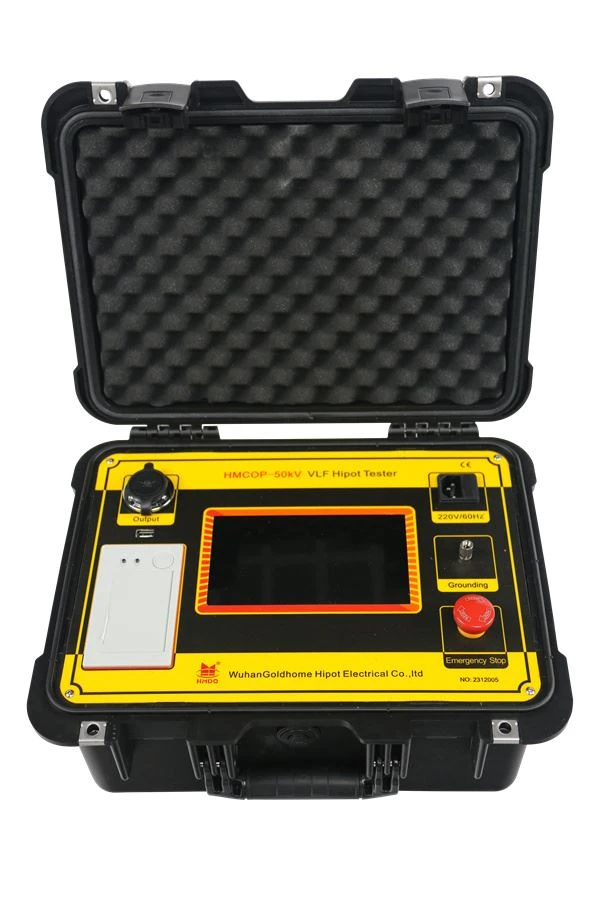

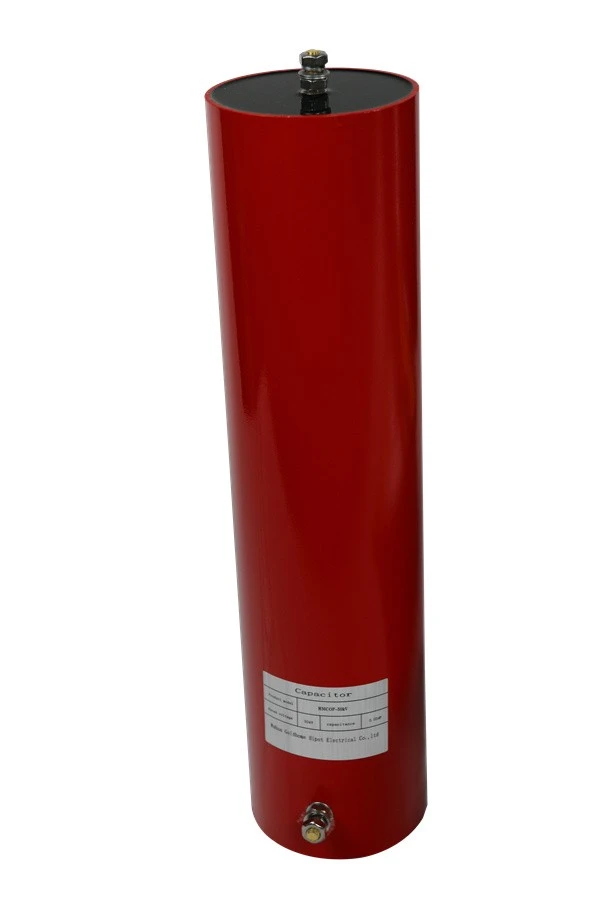

توضیحات محصولات
| مدل | ولتاژ نامی | بارگذاری کنید | فیوز | وزن |
| 50 کیلو ولت / 1.1 | 50 کیلوولت (مقدار اوج) |
0.1 هرتز، کمتر یا مساوی 1.1μF 0.05 هرتز، کمتر یا مساوی 2.2 µF 0.02 هرتز، کمتر یا مساوی با 5.5 µF |
10A |
کنترل کننده: 6 کیلوگرم تقویت کننده: 45 کیلوگرم |
عملیات رویه
I.Startup، Shutdown و Reset
پس از اتصال تمامی خطوط طبق روش فوق می توان کلید پاور را روشن کرد. پس از روشن شدن یا تنظیم مجدد میکروکامپیوتر، دستگاه به طور خودکار وارد رابط می شود، همانطور که در شکل 1 نشان داده شده است. هنگام اتصال سیم، برداشتن سیم، یا عدم استفاده موقت از ابزار، منبع تغذیه را خاموش کنید. پریز برق مجهز به لوله ایمنی است.
شکل 1 نمودار شماتیک صفحه لمسی
II.Set پارامترها
شکل 2 رابط تنظیم پارامتر
ابتدا روی " کلیک کنیددکمه setting" روی صفحه نمایش شکل 1برای نمایش دادنرابط پارامتر تنظیم نشان داده شده در شکل 2. در شکل 2 فرکانس خروجی، زمان تست، ولتاژ تست، مقدار حفاظت جریان اضافه و مقدار حفاظت از اضافه ولتاژ در سمت ولتاژ بالا را می توان با توجه به نیاز تست تنظیم کرد. روش اصلاح به شرح زیر است:
★ سه گزینه برای فرکانس وجود دارد: 0.1، 0.05 و 0.02، و واحد هرتز است.
★ محدوده اصلاح زمان: 0-99 امتیاز. مدت زمان آزمون را بر حسب دقیقه مشخص می کند.
★ تنظیم ولتاژ: محدوده از 0 تا مقدار نامی، واحد: kv. ولتاژ آزمایشی را که می خواهیم افزایش دهیم را تنظیم می کند. هنگامی که دستگاه به این حد ولتاژ تنظیم شده افزایش می یابد، دیگر ولتاژ را تقویت نمی کند و خروجی موج سینوسی دامنه را در این مقدار پیک ثابت نگه می دارد.
★ تعیین حد ولتاژ: محدوده تنظیم مقدار حفاظت ولتاژ از 0 تا مقدار نامی است و واحد kv است. مقدار حد بالایی ولتاژ عبوری از شی آزمایش را مشخص می کند. هنگامی که ولتاژ از این تنظیم بیشتر شود، دستگاه به طور خودکار خروجی را قطع می کند.
★ تنظیم حد فعلی: محدوده تنظیم مقدار حفاظت فعلی از 0 تا مقدار نامی است و واحد MA است. مقدار حد بالایی جریان عبوری از جسم آزمایشی را مشخص می کند. هنگامی که جریان از این تنظیم بیشتر شود، دستگاه به طور خودکار خروجی را قطع می کند.
(توجه: داده‌های ولتاژ، جریان و اندازه‌گیری بالا که توسط دستگاه نمایش داده می‌شود، همگی مقادیر پیک هستند.)
III. تقویت خودکار
پس از فشار دادن کلید "شروع" در شکل 1، دستگاه تست تقویت را تحت کنترل کامپیوتر به شرح زیر انجام می دهد:
-بازرسی خود → تقویت → خروجی دامنه ثابت → خاموش شدن
فرآیند خاص به شرح زیر است:
1. فرآیند بازرسی خود
کنترلر به طور خودکار وارد تشخیص بار می شود. اگر بار تشخیص داده نشد، پیام اعلان "بارگذاری متصل نیست" در نوار وضعیت شکل 3 نشان می دهد که نمونه آزمایشی تقویت کننده یا خازنی متصل نیست.

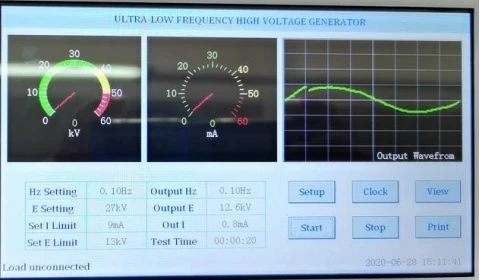

شکل 3 کنترل کننده نشان می دهد که بار متصل نیست
2. فرآیند تقویت
پس از موفقیت آمیز بودن تست خود{0}، ابزار به طور خودکار وارد حالت تقویت می شود، همانطور که در شکل 4 نشان داده شده است، و پیام اعلان در نوار وضعیت "تقویت" است. در همان زمان، زمان شروع شد.

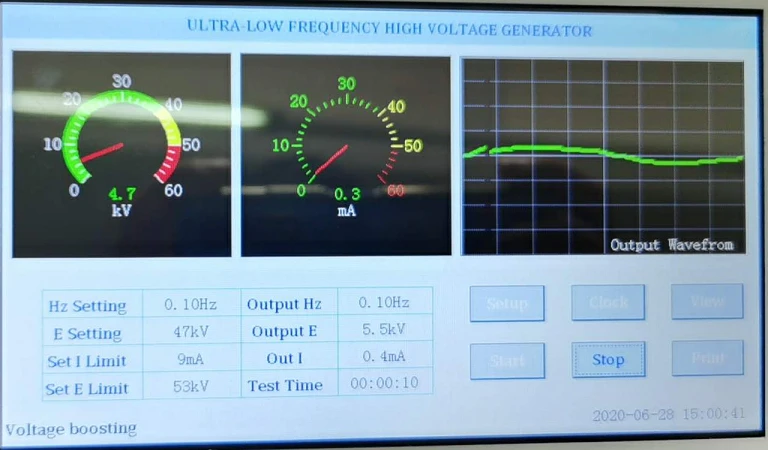

شکل 4 کنترل کننده نشان می دهد که ولتاژ در حال افزایش است
3. خروجی دامنه برابر
کنترل کننده ولتاژ را در چندین سیکل به مقدار تنظیم شده افزایش می دهد و دستگاه همان دامنه را که در شکل 5 نشان داده شده است، خروجی می دهد. پیام اعلان در نوار وضعیت "خروجی دامنه برابر" است.

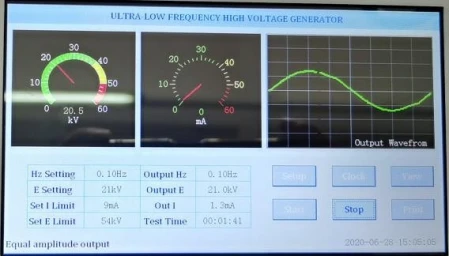

شکل 5 خروجی دامنه ثابت فرمان کنترلر
4. توقف
هنگامی که زمان به زمان تعیین شده برسد، دستگاه به طور خودکار متوقف می شود، همانطور که در شکل 6 نشان داده شده است، و پیام اعلان در نوار وضعیت "توقف تست" است.

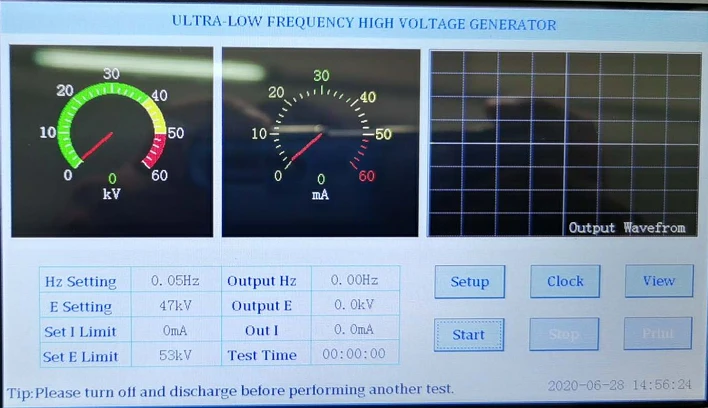

شکل 6 کنترل کننده دستور توقف آزمایش را می دهد
روش تست
تست ولتاژ مقاومت کابل برق روش
تمام تجهیزات الکتریکی متصل به کابل آزمایش شده را جدا کنید.
از یک میگر برای آزمایش پارامترهای عایق هر فاز کابل استفاده کنید و آزمایش ولتاژ مقاومت فرکانس فوق‌العاده-کم را فقط پس از تأیید آزمایش انجام دهید.
مقدار ولتاژ تست را تنظیم کنید:Umax=3uo، که در آن uo ولتاژ فاز نامی کابل است. مثال 1: پارامتر کابل: theولتاژ نامی خط 10 کیلو ولت است، وولتاژ فاز نامی uo=6kV، بنابراین مقدار تنظیم ولتاژ آزمایشی:
Umax=3uo=18kV
