انتخاب تجهیزات برایافزایش دمای سوئیچ-ولتاژ بالا (HV).تست یک فرآیند حیاتی است که نیاز به ارزیابی دقیق مشخصات فنی، استانداردها و الزامات عملیاتی دارد. این یک سرمایه گذاری قابل توجه است که نیازمند یک فرآیند تصمیم گیری کامل است.
در زیر یک راهنمای جامع گام به گام--برای کمک به انتخاب تجهیزات آزمایشی مناسب آورده شده است.
انتخاب اصلی بر اساس خواهد بودچهار عامل کلیدی:
حداکثر جریان تست (kA): بالاترین مقدار فعلی که نیاز به شبیه سازی دارد.
حداکثر ولتاژ سیستم (کیلو ولت): سطح ولتاژ نامی کلید مورد آزمایش.
مدت زمان فعلی: توانایی حفظ جریان ثابت برای مدت زمان مشخص شده آزمایش (مثلاً 4 ساعت برای مدار اصلی).
انعطاف پذیری و انطباق با استانداردها: قابلیت انطباق با استانداردهای بین المللی (IEC، IEEE و ...) برای انواع کلیدهای اتوماتیک (SF6، وکیوم، هوا).
این مهمترین مرحله است. قبل از انتخاب روش تست، باید دقیقا مشخص کنید که چه چیزی باید آزمایش شود.
الف. نوع کلید برق:
ولتاژ نامی: آیا در حال آزمایش کلیدهای برق هستیدسیستم های 72.5 کیلو ولت، 145 کیلو ولت، 245 کیلو ولت، 420 کیلو ولت یا 800 کیلو ولت? ولتاژ نامی تجهیزات تست باید برای تست خرابی که اغلب همراه با تست افزایش دما انجام می شود، مناسب باشد.
نوع فنی:
SF6، خلاء، یا هوا-خنک شده است؟اصول تست مشابه است، اما پیکربندی دستگاه و روش های نظارت ممکن است متفاوت باشد.
جریان نامی (Iᵣ):
حداکثر ظرفیت جریان پیوسته کلید برق مورد آزمایش چقدر است؟ (مثلا2000 A, 3150 A, 4000 A, 6300 A)
جریان نامی مدار کوتاه- (Iₛₖ): جریان آزمایشی برای مدار اصلی جریان نامی (Iᵣ) است. با این حال، برای آزمایش نقاط اتصال و پایانه‌ها، استانداردها نیاز به استفاده از جریانی دارند که همان تلفات توانی را با جریان نامی{2} مدار کوتاه تولید می‌کند. این عامل تعیین کننده برای ارزیابی عملکرد دستگاه تست است.
فرمول محاسبه: I_test_connection=I_sk * √ (duty_cycle)
چرخه کار معمولاً یک توان کوتاه مدت- است (به عنوان مثال،1 ثانیه یا 3 ثانیه). دستگاه تست باید بتواند این جریان فوق العاده بالا را برای مدت زمان بسیار کوتاهی تولید کند.
ب. استانداردهای قابل اجرا:
کیت ها و روش های آزمایش شما باید با استانداردهایی مطابقت داشته باشد که آزمایشگاه شما برای آنها گواهی نامه دریافت کرده است. استاندارد اصلی این است:
IEC 62271-1 / IEEE C37.09: کلیدهای ولتاژ بالا و مکانیسم‌های کنترل - قسمت 1: الزامات رایج.
این استانداردها روش های دقیق، مدت زمان و معیارهای قبولی/عدم شکست را برای آزمایش های افزایش دما مشخص می کنند.
نیاز اساسی: جریان آزمایش باید در داخل پایدار باشد ±5%در طول آزمون (معمولا2-4 ساعتبرای مدار اصلی).
ج پارامترهای تست:
- Test Current Rating: حداکثر مقدار جریان مورد نیاز را تعیین کنید.
- مدار اصلی: جریان نامی (I_ᵣ) قطع کننده مدار.
- اتصال آزمایشی: مقدار بر اساس جریان مدار کوتاه نامی- (Iₛₖ) محاسبه می شود.
درجه بندی تجهیزات تست باید بیشتر از دو مقدار بالا باشد.
- مدت زمان تست: آیا سیستم می تواند جریان پایدار را بدون دریفت بیش از 4 ساعت حفظ کند؟
- تعداد فازها: آیا آزمایش یک-فاز است یا سه{1}}؟
پیکربندی سیستم و مؤلفه
یک پیکربندی آزمایشی معمولی شامل یک دستگاه واحد نیست، بلکه یک سیستم یکپارچه شامل موارد زیر است:

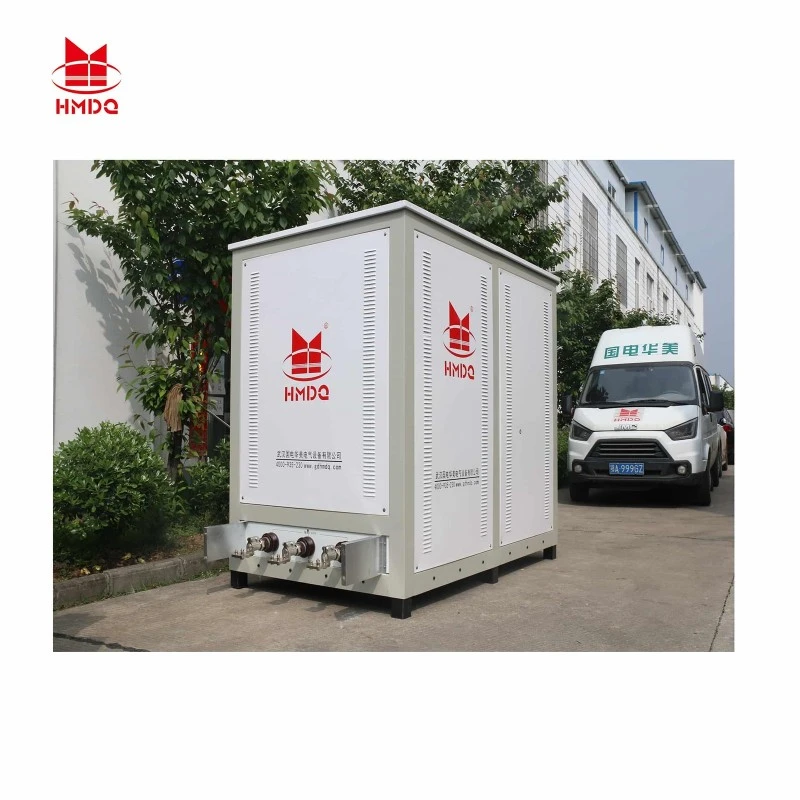

ترانسفورماتور اصلی:ترانسفورماتور یک-یا سه-فاز مجهز به کانکتورهای چند ضربه ای برای تولید کارآمد جریان های بالا.
ترانسفورماتور تنظیم کننده ولتاژ (رگولاتور ولتاژ متغیر): معمولاً از یک اتوترانسفورماتور الکتریکی استفاده می کند، امکان تنظیم صاف و مداوم ولتاژ/جریان خروجی را فراهم می کند و به عنوان جزء مرکزی سیستم کنترل عمل می کند.

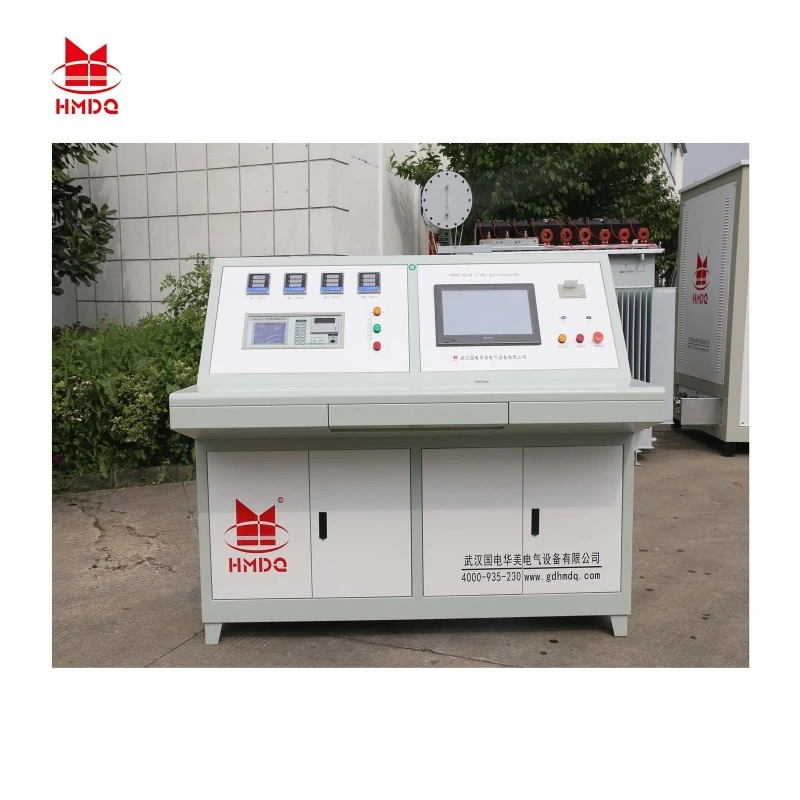

کابینت کنترل و اندازه گیری: دارای یک کنترلر PLC، تجهیزات اندازه گیری (ترانسفورماتورهای جریان، شنت ها، کارت های جمع آوری داده ها) و رله های ایمنی است.
کابل‌های خنک‌شده با آب- یا هوا-:کابل‌های جریان بالا{0}} انعطاف‌پذیر که تنظیمات آزمایشی را به قطع کننده مدار متصل می‌کنند. کابل‌های خنک‌شده با آب اغلب برای برنامه‌های حداکثر جریان نامی برای کاهش حجم و وزن استفاده می‌شوند.
واحد کالیبراسیون:کالیبراسیون قابل ردیابی اندازه گیری جریان و دما برای آزمایشگاه های معتبر ضروری است.
ارزیابی تامین کننده و ملاحظات اضافی
شهرت و تجربه: سازنده‌ای را انتخاب کنید که سابقه ثابتی در تولید سیستم‌های آزمایشی-در صنعت برق داشته باشد. مراجع و مطالعات موردی مشتری را درخواست کنید.
پشتیبانی فنی و خدمات:این نوع تجهیزات پیچیده است. اطمینان حاصل کنید که تامین کننده برای نصب، آموزش و خدمات طولانی مدت، از جمله تامین تضمینی قطعات یدکی، پشتیبانی می کند.
ویژگی های ایمنی:سیستم باید مجهز به اقدامات ایمنی جامع باشد: دستگاه توقف اضطراری، حفاظت جریان اضافه، مدارهای اینترلاک و عملکرد تشخیص خطای زمین.
مقیاس پذیری:آیا سیستم از ارتقاءهای آینده (به عنوان مثال، افزایش رتبه فعلی، افزایش تعداد کانال های دما) پشتیبانی می کند؟
بودجه:قیمت تجهیزات بسته به رتبه بندی از چند صد هزار تا چند میلیون پوند متغیر است. قیمت دقیقی که شامل هزینه های نصب و راه اندازی می شود را دریافت کنید.
هنگام تماس با تامین کنندگان، لطفا اطلاعات زیر را ارائه دهید:
[ ] حداکثر جریان آزمایش برای مدار اصلی: ____ kA
[ ] حداکثر جریان آزمایشی برای نقاط/پایانه های اتصال: ____ kA (دوام ____ ثانیه)
[ ] حداکثر ولتاژ سیستم دستگاه تحت آزمایش: ____ کیلوولت
[ ] تعداد فاز مورد نیاز: تک فاز- / سه-
[ ] الزامات پایداری فعلی: به عنوان مثال ± 2٪
[ ] تعداد کانال های اندازه گیری دما: ____
[ ] استانداردهای قابل اجرا: IEC 62271-1 / IEEE C37.09
[ ] برق AC موجود در سایت: ____ V، ____ A
[ ] عملکرد نرم افزار مورد نیاز (به عنوان مثال، تولید گزارش خودکار)
با دنبال کردن دقیق مراحل بالا، می‌توانید دستگاه تست افزایش دمای قطع کننده مدار ولتاژ بالا را برای آزمایشگاه خود دقیقاً پیکربندی کنید و از دقت، انطباق و قابلیت اطمینان برای سال‌های آینده اطمینان حاصل کنید.
