توضیحات محصولات

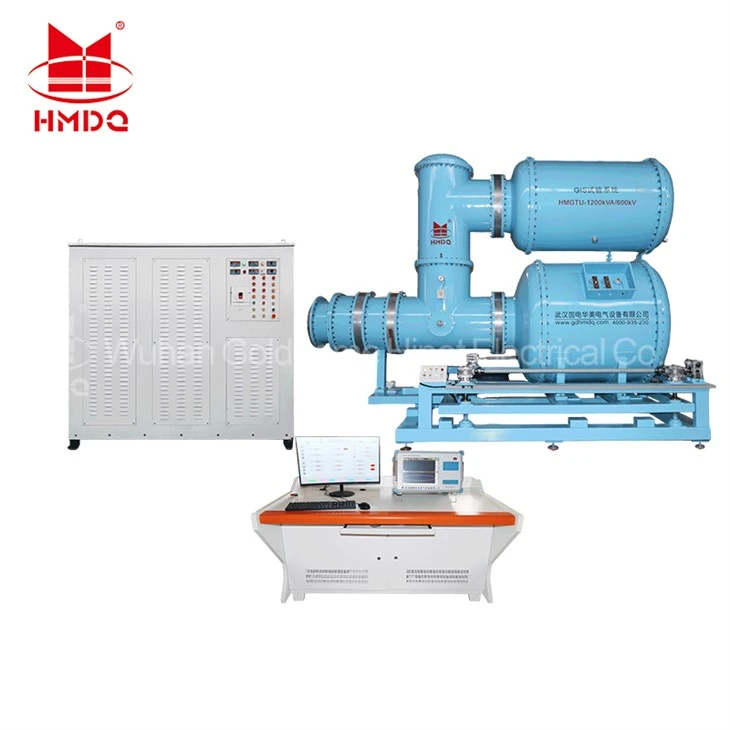

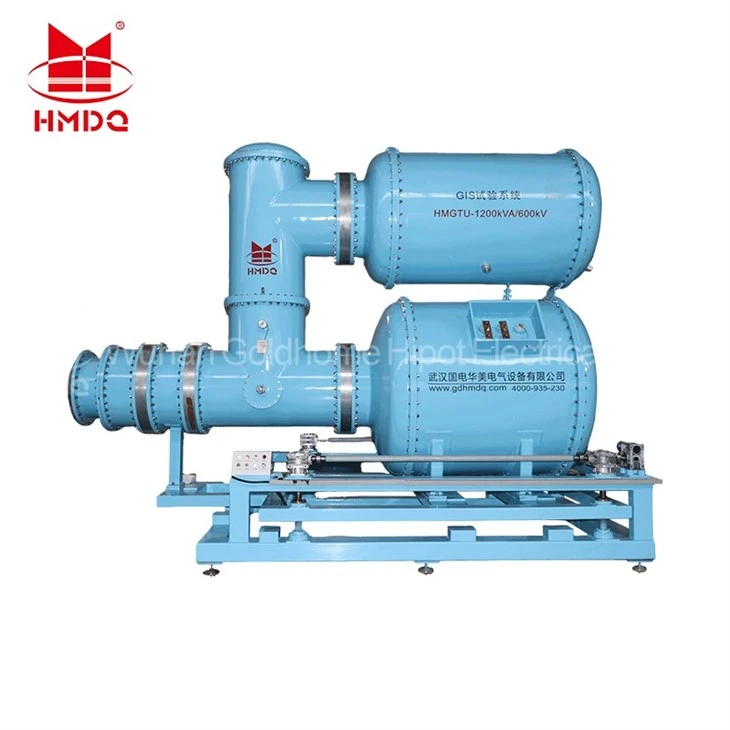

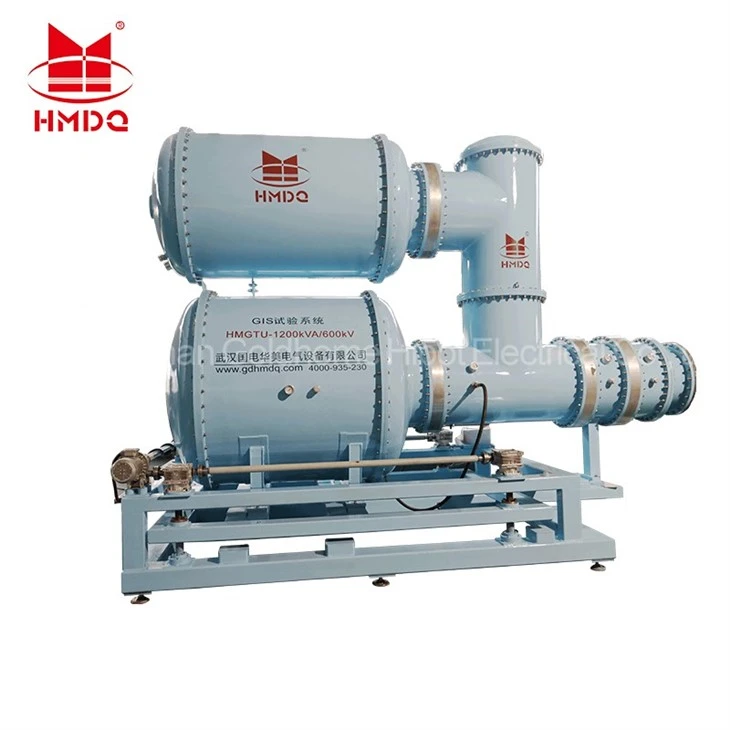

این واحد یک سیستم آزمایشی 1200kVA/600kV کاملاً محصور در GTU است که به طور خاص برای آزمایش کارخانه GIS (تجهیزات سوئیچ عایقشده گاز) با درجهبندی ولتاژ 252 کیلوولت و کمتر طراحی شده است. این سیستم دارای طراحی کاملاً بسته و بدون نیاز به شرایط خاصی در مورد ارتفاع یا رطوبت است، که امکان انجام آزمایشهای ولتاژ مقاومت در برابر فرکانس و تشخیص تخلیه جزئی را در داخل خانه در یک محیط غیر محافظتشده فراهم میکند. تمام آزمایش ها را می توان با یک اتصال واحد به نمونه آزمایشی از طریق یک رابط اختصاصی تکمیل کرد که به طور قابل توجهی کارایی آزمایش را بهبود می بخشد.
پارامترهای محصولات
- ظرفیت نامی سیستم 1200 کیلو ولت آمپر
- ولتاژ خروجی نامی سیستم 0-600 کیلو ولت
- جریان خروجی ولتاژ بالا 2 A
- سطح تخلیه جزئی (سطح سیستم) کمتر یا مساوی 2 pC در 100٪ ولتاژ نامی. کمتر یا مساوی 1 pC در ولتاژ نامی 80٪
- نرخ اعوجاج شکل موج کمتر یا مساوی 3٪ (در محیطی که هارمونیک های منبع تغذیه<5%)
- ظرفیت تنظیم کننده ولتاژ 300 کیلو ولت آمپر، ورودی 380 ولت / خروجی 0–420 ولت
- ظرفیت راکتور جبرانی 1200 کیلووار، دقت جبران ±20 کیلووار، موتور-سوئیچینگ محرکه
ویژگی های محصولات
- طراحی کاملا محصور شده: با ارتفاع یا رطوبت محدود نمی شود، با محیط های پیچیده داخلی سازگار است و ایمنی بالایی را ارائه می دهد.
- سطوح تخلیه جزئی بسیار پایین: دشارژ جزئی سیستم کمتر یا مساوی 2 pC در ولتاژ نامی و کمتر یا مساوی 1 pC در 80٪ ولتاژ نامی است که الزامات تشخیص دشارژ جزئی با دقت بالا را برآورده می کند.
- اتصال سریع یکپارچه: در یک مرحله از طریق یک رابط اختصاصی به نمونه آزمایشی متصل می شود و نیاز به سیم کشی مکرر را از بین می برد و راندمان آزمایش را به طور قابل توجهی بهبود می بخشد.
- تنظیم جبران دقیق: راکتور جبران از ترکیبی از "به طور مداوم قابل تنظیم + جبران ثابت" با سوئیچینگ موتوری استفاده می کند که از دقت جبران بالا (±20 kvar) اطمینان می دهد.
- سیستم کنترل هوشمند:
- کنترل متمرکز مرحله ولتاژ-بالا/پله-پایین، تنظیم جبران، و عملکرد قطع کننده مدار.
- نمایش{0}زمان واقعی جریان و ولتاژ ورودی/خروجی، جریان جبرانی، مقادیر ولتاژ بالا-و وضعیت قطع کننده مدار.
- مجهز به حفاظت های متعدد در برابر جریان اضافه، اضافه ولتاژ و فلاش اوور، همراه با آلارم های صوتی و تصویری در شروع تست.
- تستر تخلیه جزئی با کیفیت بالا-: ورودی 4 کانالی، پشتیبانی از حالتهای نمایش چندگانه مانند موج سینوسی، بیضوی، افقی، 2 بعدی و 3 بعدی، با قابلیت ضبط و چاپ نتایج.
- استانداردهای سختگیرانه پذیرش کارخانه: 11 مورد بازرسی شامل ظاهر، آب بندی، مقاومت در برابر ولتاژ، تخلیه جزئی، اعوجاج شکل موج و دقت اندازه گیری را پوشش می دهد تا اطمینان حاصل شود که سیستم با استانداردهای عملکرد مطابقت دارد.
- حملونقل انعطافپذیر و مونتاژ در محل: اجزای کوچک از قبل مونتاژ شده ارسال میشوند، در حالی که اجزای بزرگ جدا میشوند و سپس توسط کارکنان فنی سازنده در سایت مونتاژ و راهاندازی میشوند تا از کیفیت تحویل اطمینان حاصل شود.
- چرخه تولید کوتاه: تولید می تواند ظرف 45 روز کاری پس از توافق فنی و اجرایی شدن قرارداد تکمیل شود.
