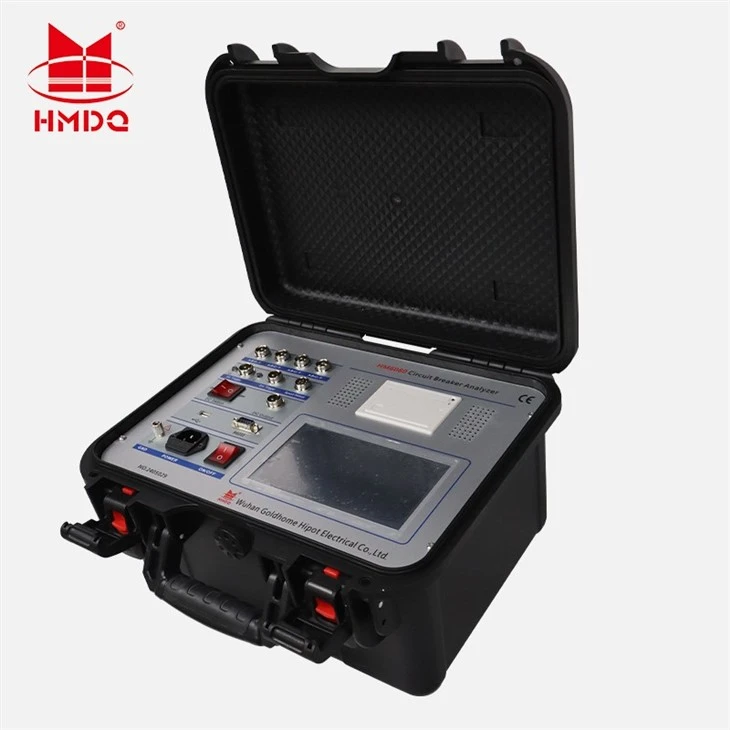

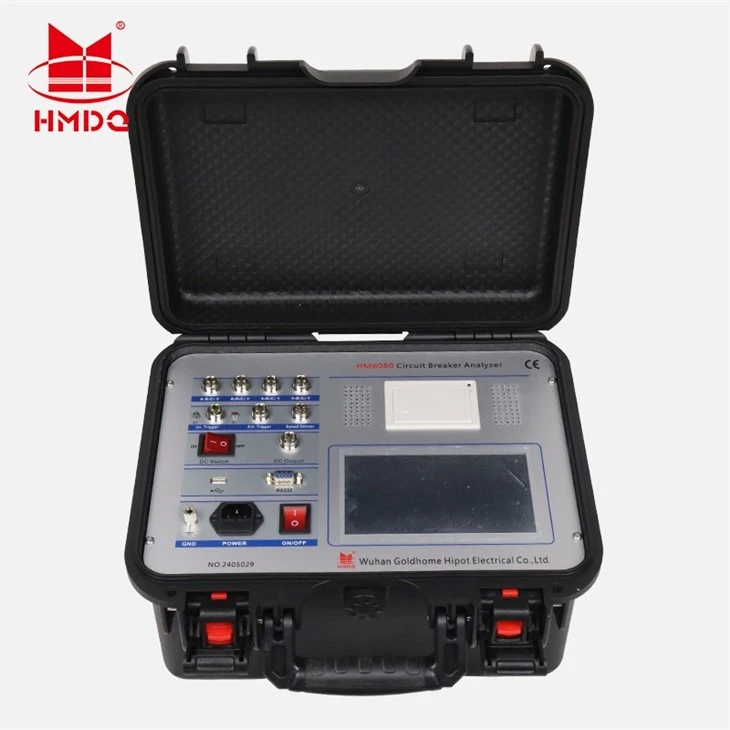

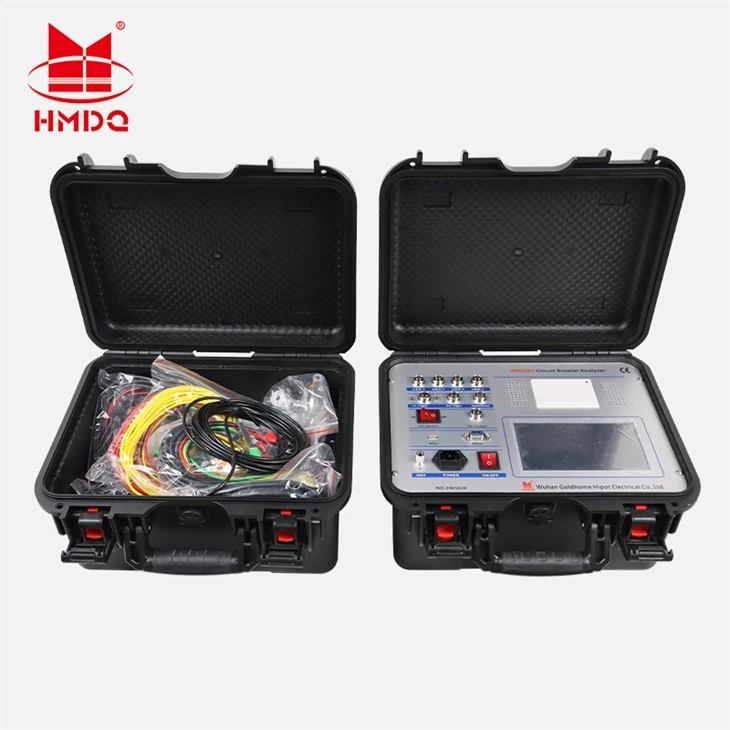

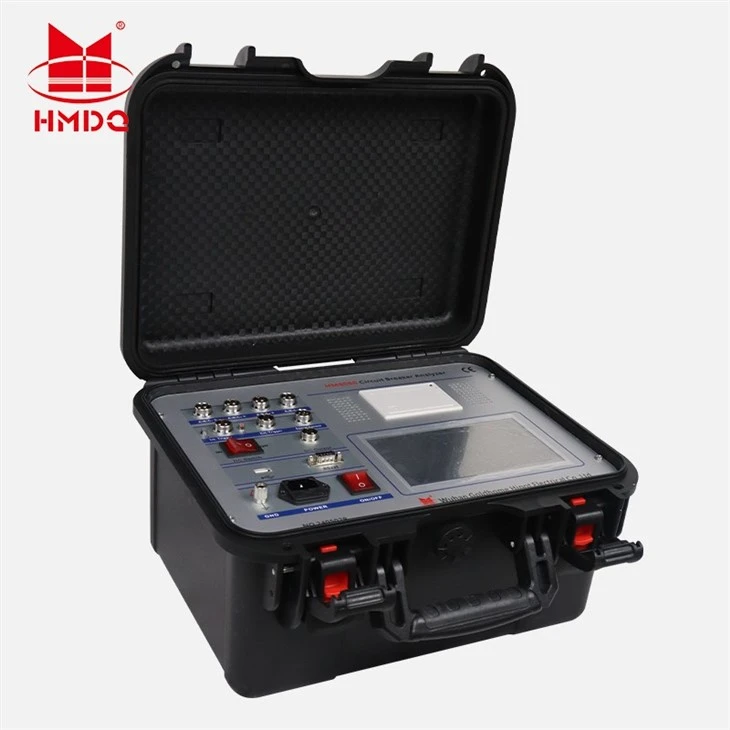

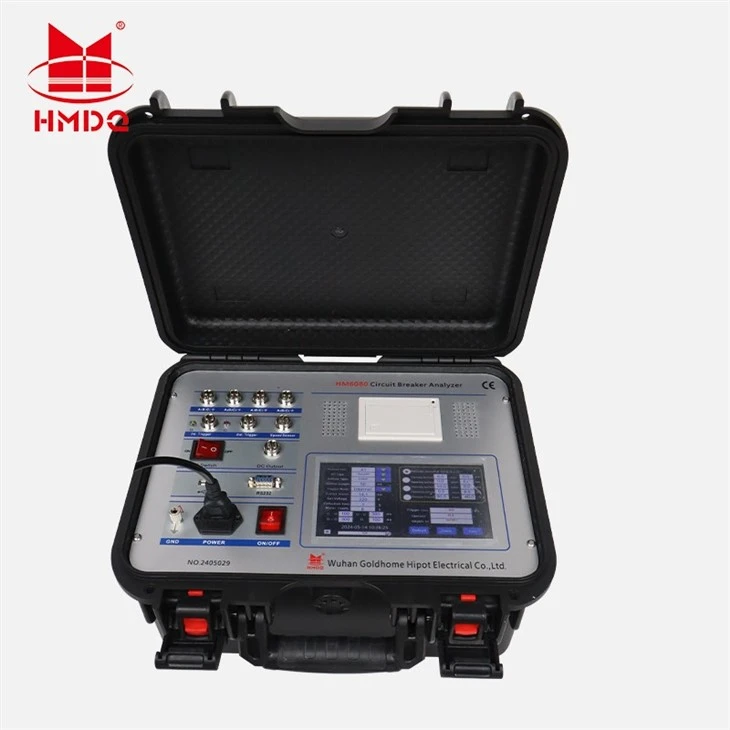

آزمایش‌کننده مشخصه‌های جامع سوئیچ ولتاژ بالا HM6080، که به عنوان آزمایش‌کننده ویژگی‌های مکانیکی نیز شناخته می‌شود، مطابق با آخرین ویرایش استاندارد «شکن‌های مدار جریان متناوب ولتاژ بالا» (GB1984{5}}استاندارد فنی پارت 2003 چین) طراحی شده است. مشخصات برای-تجهیزات تست ولتاژ بالا،" و مطابق با DL/T{6}} برای آزمایش پارامترهای مشخصه دینامیکی مکانیکی کلیدهای مدار ولتاژ بالا تحت شرایط کاری مختلف، از جمله کمبود روغن، سرریز روغن، خلاء، و نیازهای سولفور برای انواع مختلف مدار هگزافلوور استفاده می‌شود. شکن ها

1. اندازه گیری سرعت: سرعت جداسازی فوری (بسته شدن فوری).

میانگین زمان تعیین شده (قطع سکته مغزی یا بخش زاویه).

سرعت

2. محدوده اندازه گیری سرعت: سنسور 0.1mm 0.01-20.00m/s

سنسور زاویه 345 درجه 1 چرخه / 0.01 درجه

3. اندازه گیری سفر: سفر تماس متحرک (سفر)

• ضربه تماس (فاصله باز)
• بیش از سفر
• استروک اورشوت یا ریباند

4. محدوده اندازه گیری: سنسور خطی: 50 میلی متر، محدوده اندازه گیری: 0-50 میلی متر، وضوح: 0.1 میلی متر.

سنسور خطی 100-1000 میلی متری اختیاری با هر طول.

رمزگذار: سنسور چرخش 345 درجه، اندازه گیری

محدوده: 0-1000 میلی متر، وضوح: 0.1^о.

5. محدوده مقاومت فعلی: حداکثر جریان 30 A، وضوح: 0.01 A، مقاومت 1000 Ω، وضوح: 0.01 Ω.

6. منبع تغذیه ابزار: AC 220V ± 10%; 50 هرتز مثبت یا منفی 10٪

7. خروجی برق DC: به طور مداوم قابل تنظیم DC20 ~ 270V، DC220V کمتر یا برابر با 20A (زمان کوتاه)، قدرت: 4400W.

8. ولتاژ ماشه خارجی: AC/DC10-300V، جریان کمتر یا برابر با 120A

9. قطع کردن محدوده اندازه گیری سوئیچ

(1) ولتاژ خروجی: DC20-270V (قابل تنظیم)

(2) زمان خروجی فعلی: 0.01 ~ 10 ثانیه (قابل تنظیم)

(3) حداکثر زمان دریافت سیگنال شکست: 10 ثانیه

(4) بسته شدن شکستگی قابل اندازه گیری، زمان جداسازی، همگام سازی سه فاز-، زمان پرش و فرکانس.

10. حجم مین فریم: 360×260×170mm

11. محیط عملیاتی: -20 درجه ~+50 درجه

12. رطوبت نسبی: کمتر یا مساوی 90 درصد
